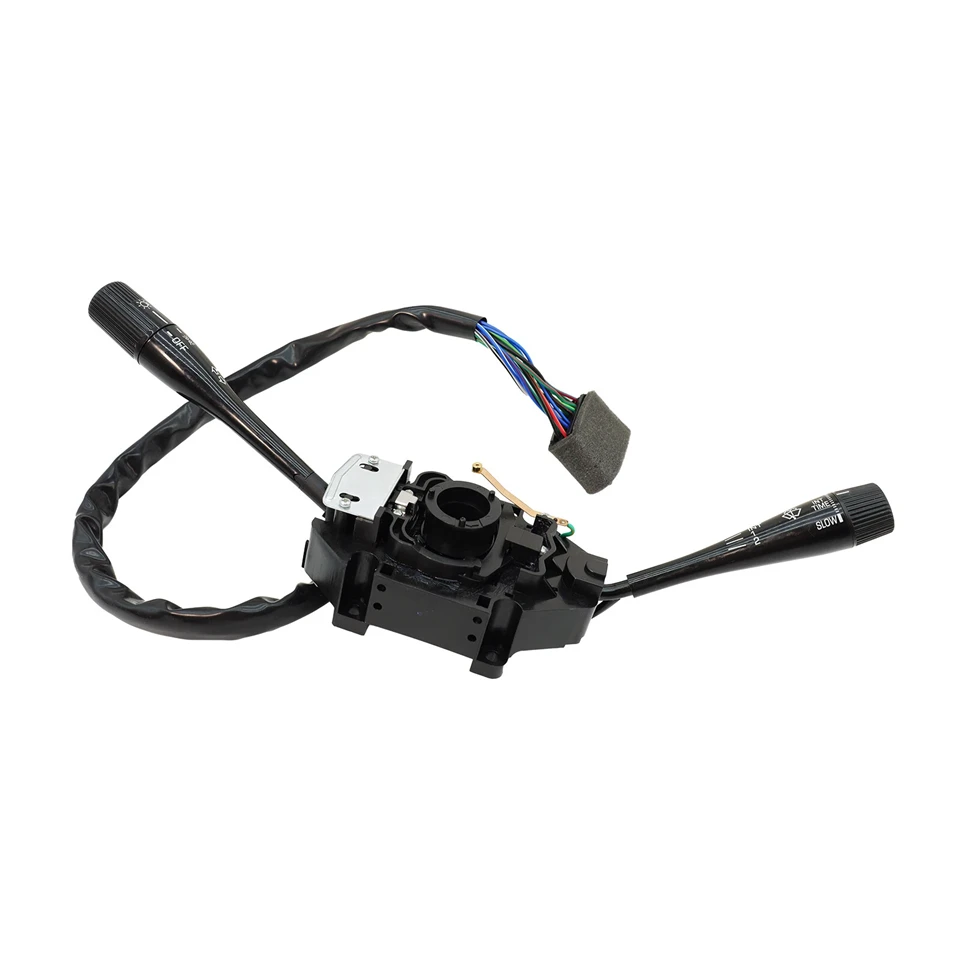

콤비네이션 스위치 MB571633은 자동차 스티어링 칼럼에 통합된 중요한 드라이버 제어 인터페이스입니다. 조명(헤드라이트, 방향 지시등, 와이퍼) 및 크루즈 컨트롤을 포함한 여러 차량 기능의 작동을 단일 인체공학적 모듈로 중앙 집중화합니다. 정밀한 핏과 안정적인 성능을 고려하여 설계되어 원활한 제어를 보장하고 운전 안전성과 편의성을 향상시킵니다.
주요 특징
정확한 OEM 맞춤
엄격한 순정 장비 사양에 따라 제조된 부품 번호 MB571633은 직접 플러그 앤 플레이 교체 방식으로, 수정이 필요 없이 스티어링 칼럼 하우징과의 완벽한 호환성 및 정렬을 보장합니다.
01
내구성 있는 구조
하우징과 레버에 고강도 엔지니어링 플라스틱을 사용하여 -마모, UV 노출 및 온도 변동에 대한 탁월한 저항성을 제공합니다. 금속 접점은 금-도금되어 최적의 전도성과 내식성을 제공합니다.
02
안정적인 신호 전송
습기 침투를 방지하기 위해 밀봉된 15핀 커넥터가 포함된 다{0}층 회로 기판이 특징이며 안정적인 신호 전송을 보장하고 간헐적인 오류나 단락을 방지합니다.
03
인체공학적 디자인
줄기 레버는 직관적인 작동과 촉각 피드백을 위해 설계되어 운전자가 도로에서 주의를 돌리지 않고도 기능을 활성화할 수 있습니다.
04
엄격한 품질 보증
IATF 16949 자동차 품질 표준에 따라 생산되었습니다. 각 장치는 100% 성능 신뢰성을 보장하기 위해 전기 기능, 기계적 작동 및 환경 탄력성에 대한 포괄적인 테스트를 거칩니다.
05
기술 사양
|
목 |
사양 |
|
제품 OEM 번호 |
MB571633 |
|
제품 유형 |
15핀 스티어링 칼럼 조합 스위치 |
|
주요 기능 |
헤드라이트 제어장치(로우/하이빔, 전방 안개), 방향지시등, 비상등, 전방/후방 와이퍼 및 워셔 제어장치, 크루즈 컨트롤(설정/재개/취소/속도 조정) |
|
작동 전압 |
12V DC |
|
작동 온도 범위 |
-30도 ~ +85도 |
|
커넥터 유형 |
15핀 밀폐형 전기 커넥터 |
|
주택 자재 |
높은-내충격성, UV-저항성 ABS/PC 혼합 플라스틱 |
구조적 구성 및 다이어그램
메인 제어 줄기
다방향 이동 및 통합 버튼이 있는 2개의 기본 레버(일반적으로 왼쪽은 조명/방향 지시등용, 오른쪽은 와이퍼/크루즈용).
01
스위치 하우징
내부 회로를 감싸고 스티어링 칼럼에 안전한 장착 인터페이스를 제공합니다.
02
15핀 전기 커넥터
차량의 메인 와이어링 하네스와 직접 인터페이스하는 견고하고 밀봉된 15핀 암수 커넥터로 안정적인 연결을 보장합니다.
03
내부 회로 기판
레버와 버튼의 움직임을 정확한 전기 신호로 변환하는 접점 배열, 마이크로{0}}스위치 및 통합 회로가 포함되어 있습니다.
04
장착 브래킷 및 하드웨어
안전하고 흔들림 없는 설치를 위한 정밀 클립, 정렬 핀, 고정 지점이 포함되어 있습니다{0}}.
05
호환 가능한 차량 애플리케이션
- 메르세데스-벤츠: C-클래스(W204)(2007-2014), E-클래스(W212)(2009-2016)
- 똑똑한: 포투 (모델 451) (2007-2015)
설치 및 사용 참고 사항
안전 제일
시동을 걸기 전에 차량의 배터리 음극 단자를 분리하고 시스템 커패시터(특히 에어백-관련 회로, 해당되는 경우)의 잔류 전력이 고갈될 때까지 최소 3분 정도 기다리세요.
제거
스위치 어셈블리에 접근하려면 스티어링 칼럼 슈라우드/트림 부품을 조심스럽게 제거하십시오. 배선 경로를 기록해 두십시오. 잠금 탭을 눌러 15핀 전기 커넥터를 분리합니다.
설치
새 콤비네이션 스위치(MB571633)를 스티어링 칼럼의 장착 위치에 정확하게 맞춥니다. 모든 장착 나사 또는 클립이 완전히 고정되었는지 확인하십시오. 뚜렷한 딸깍 소리가 들릴 때까지 15핀 전기 커넥터를 단단히 다시 연결하십시오.
테스트
배터리를 다시 연결하세요. 모든 트림을 재조립하기 전에 헤드라이트(로우/하이빔, 전방 안개), 방향 지시등, 비상등, 와이퍼(다중 속도, 간헐적, 자동 레인 센서 장착 시), 워셔 및 크루즈 컨트롤 등 모든 기능을 철저하게 테스트하십시오. 계기판에 경고등이 남아 있지 않은지 확인하십시오. 잠재적인 오류 코드를 지우려면 진단 스캐너를 사용하십시오.
포장, 보관, 취급 및 운송
콤비네이션 스위치 MB571633은 보호용 -카드보드 상자 안에 밀봉된 정전기 방지 백에 포장되어 있습니다. 제품을 원래 포장에 넣어 깨끗하고 건조하며 온화한 환경에 보관하십시오. 직사광선, 과도한 습기, 먼지에 노출되지 않도록 하세요. 부서지는 것을 방지하기 위해 상자를 너무 높게 쌓지 마십시오. 취급 및 운송 중에 패키지를 떨어뜨리거나, 짓누르거나, 강한 충격을 가하지 마십시오. 제품을 주의해서 다루십시오. 컨트롤 레버나 15핀 커넥터 핀을 구부리거나 힘을 가하지 마십시오.
