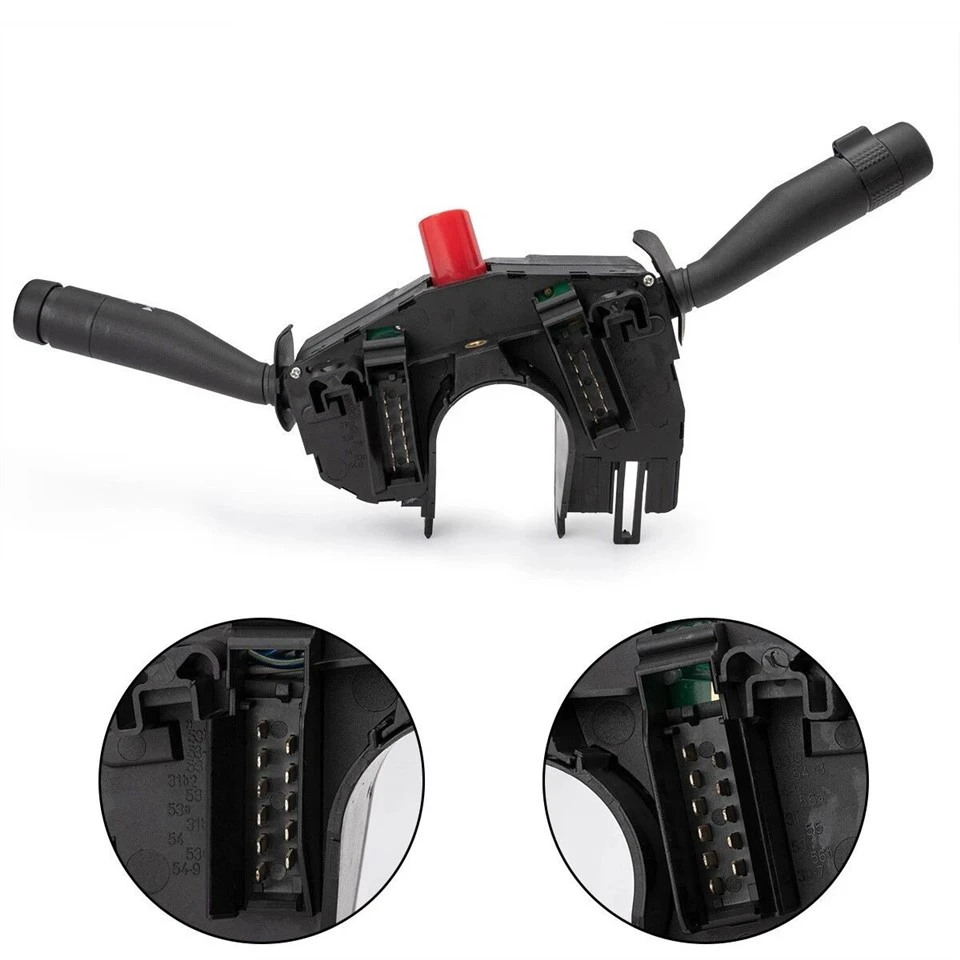

콤비네이션 스위치 어셈블리 98FG13335AB는 스티어링 칼럼의 기본 운전자 제어 인터페이스로, 필수 차량 기능을 단일 인체공학적 모듈에 통합합니다. 조명, 신호, 와이퍼/세척 시스템 및 크루즈 컨트롤의 작동을 통합하여 정확한 명령 입력을 보장하고 운전 안전과 편의성을 향상시킵니다. 이 고품질-OEM 교체 부품은 호환 모델에 완벽하게 맞고 안정적인 성능을 제공하도록 설계되었습니다.

주요 특징

정확한 OEM 맞춤

엄격한 순정 장비 사양에 따라 제조된 부품 98FG13335AB는 직접 플러그{2}}앤드플레이 교체 방식으로 차량의 스티어링 칼럼 및 배선 하네스와의 완벽한 호환성, 기계적 적합성 및 전기적 연결을 보장합니다.

내구성 있는 구조

하우징 및 제어 레버에 고강도, 내열성-엔지니어링 플라스틱을 사용합니다. 내부 접점은 안정적인 전기 성능과 수명을 위해 우수한 전도성 재료를 사용합니다.

신뢰할 수 있는 전기 성능

고품질-마이크로-스위치와 견고한 회로 기판 설계는 일관된 신호 전송을 보장하여 간헐적인 오류, 단락 또는 전기적 소음의 위험을 최소화합니다.

인체공학적이고 직관적인 작동

레버는 최적의 촉각 피드백과 직관적인 배치를 위해 설계되어 운전자가 도로에서 방해를 최소화하면서 기능을 작동할 수 있습니다.

엄격한 품질 관리

IATF 16949 자동차 품질 표준에 따라 생산되었습니다. 각 어셈블리는 100% 작동 신뢰성을 보장하기 위해 포괄적인 기능 테스트를 거칩니다.

기술 사양

목	사양
제품 OEM 번호	98FG13335AB
제품 유형	스티어링 칼럼 조합 스위치(다-기능 스위치)
주요 기능	헤드라이트 제어(로우빔/하이빔, 주차등), 방향지시등 및 비상등, 전방/후방 와이퍼 및 워셔 제어(다단-속도/간헐)
작동 전압	12V DC
커넥터 유형	차량-특정 멀티-핀 전기 커넥터.
주택 자재	높은-충격성, 난연성-엔지니어링 플라스틱(예: PA66, PBT 혼합물).

technology 2

technology

구조적 구성 및 다이어그램

메인 제어 줄기

왼쪽-핸들 레버(일반적으로 조명 및 방향 지시등용) 및 오른쪽-스택(일반적으로 와이퍼/세탁기 기능용). 추가 제어를 위해 회전식 다이얼이나 버튼을 통합할 수 있습니다.

스위치 하우징

내부 메커니즘을 수용하고 스티어링 칼럼에 장착 인터페이스를 제공하는 본체입니다.

전기 커넥터

차량의 메인 배선 하니스에 직접 연결되는 장치 후면에 있는 밀봉된 색상{0}}코드 커넥터입니다.

내부 메커니즘

레버 움직임에 따라 작동하는 인쇄 회로 기판(PCB), 접촉판, 스프링 및 마이크로{0}}스위치가 포함되어 있습니다.

장착 지점 및 정렬 기능

스티어링 컬럼 브래킷에 안전하고 덜거덕거리는 소리 없이 설치되도록 설계된 클립, 탭 및 나사 구멍이 포함되어 있습니다.{0}}

호환 가능한 차량 애플리케이션

포드: 익스플로러(2011~2015), F-150(2009~2014)

링컨: MKT(2010~2016), 네비게이터(2007~2014)

설치 및 사용 참고 사항

안전 제일: 에어백 시스템을 비활성화하고 전기 단락을 방지하려면 작업을 시작하기 전에 차량의 음극(-) 배터리 단자를 분리하고 최소 3분 정도 기다리십시오.

스위치에 액세스하십시오. 스티어링 칼럼 슈라우드 또는 트림 커버를 조심스럽게 제거하여 기존 콤비네이션 스위치 어셈블리를 노출시킵니다. 배선 경로를 기록해 두십시오.

제거: 잠금 탭을 눌러 전기 커넥터를 분리합니다. 장착 나사를 제거하거나 기존 스위치를 기둥에 고정하는 플라스틱 클립을 풉니다.

설치: 새로운 콤비네이션 스위치(98FG13335AB)를 정확한 위치에 정렬합니다. 원래 나사를 사용하거나 장착 클립을 연결하여 고정합니다. 딸깍 소리가 나면서 제자리에 고정될 때까지 모든 전기 커넥터를 단단히 다시 연결하십시오.

설치 후-확인: 배터리를 다시 연결하세요. 모든 트림 부품을 재조립하기 전에 헤드라이트(로우빔 및 하이빔), 방향 지시등(왼쪽 및 오른쪽), 비상등, 전면 및 후면 와이퍼(모든 속도 및 간헐적 설정), 앞유리 워셔 등 모든 기능을 테스트하십시오. 계기판에 경고등이 켜져 있지 않은지 확인하십시오.

certificate

product-1-1

포장, 보관, 취급 및 운송

콤비네이션 스위치 98FG13335AB는 보호용 -맞춤형 판지 상자 내부에 밀봉된 정전기 방지 백에 개별적으로 포장됩니다. 제품을 원래 포장에 넣어 깨끗하고 건조하며 온화한 환경에 보관하십시오. 직사광선, 과도한 습도, 먼지 또는 강한 자기장에 노출되지 않도록 하세요. 부서지는 것을 방지하기 위해 패키지를 너무 높게 쌓지 마십시오. 운송 중에는 조심해서 다루십시오. 떨어뜨리거나 격렬한 충격 또는 압축을 피하십시오. 조종간이나 커넥터 핀에 힘을 가하지 마십시오.
